EMC試験所一覧
UL Solutionsでは現在 (2023年10月時点)、日本国内5か所のEMC試験所で28基の電波暗室、30基のシールドルームを有しており、商用施設としては国内最大規模を誇ります。
それぞれのEMC試験所は、試験所の運用基準であるISO/IEC 17025に基づき、日本適合性認定協会 (JAB) および米国試験所認定協会 (A2LA) の試験所認定機関から認定を受けており、IT/AV機器から無線機器、医療機器、自動車や建設機械などの大型モビリティまで、一般的なEMC規格から各国の電波法対応まで、幅広いご要望にお応えします。
本社EMC試験所
〒516-0021 三重県伊勢市朝熊町4383-326 (本社敷地内) [PDF地図]
Tel: 0596-24-8999 | Fax: 0596-24-8124 |
お問合せ (お見積り、試験所予約/空き状況の確認、試験対応可否などお気軽にお問合せ下さい)
| 業務内容 | |
|---|---|
| 測定業務 | 立会試験、依頼試験 |
| 対象製品 | IT機器、産業機器、医療機器、自動車搭載機器、無線通信機器、携帯電話 |
| 対応規格 | EN, ETSI, FCC 15,18, 各種ライセンス機器, RSS, VCCI, 各国電波法, AS/NZS, CISPR, Bluetooth SIG認証, EN 61000-3-2,3, EN 61000-4-2,3,4,5,6,8,11, SAR/APD/PD (250 MHz ～ mmWave対応、TAS測定対応), EMF |
| 申請製品 | 無線LAN (2.4GHz/5GHz/6GHz)、イモビライザー、キーレスエントリーシステム、RFID/NFC、無線モジュール、Bluetooth、セルラー通信 (2G/3G/4G/5G)、ミリ波レーダー他 |
| 認証/証明業務 | 日本電波法認証、日本電気通信事業法認定、微弱無線設備の性能試験証明、米国TCB、カナダCB、欧州NB |
設備概要
- 電波暗室: 4基 (10 m / 3 m 法 EMI 可)
- 最大ターンテーブル: 5 m / 3 ton (Dual)
- 寸法: 20.4 m x 12.4 m x 7.7 m
- ドア寸法: 3.0 m (W)x 3.0 m (H) (スライド型段差なし)
- 対応周波数: EMS: 10 MHz ～ 6 GHz, EMI: 9 kHz ～ 240 GHz
- 電源容量: 24 kVA/0 ～ 480 V
- イミュニティ用電波暗室: 1基
- 対応周波数: 20 MHz ～ 6 GHz
- 寸法: 5.9 m x 5.9 m x 2.9 m
- シールドルーム: 6基
- 高調波・電圧変動解析システム: 2基
- ISO 7637 試験システム: 1基
- SAR/APD/PD 試験装置: DASY6 2基 / DASY5 1基
- Bluetooth SIG認証RF試験システム: 1基
- 恒温恒湿槽
本社EMC試験所 測定設備 (PDF)
大型モビリティ試験棟
〒516-0021 三重県伊勢市朝熊町4383-326 (本社敷地内) [地図]
Tel: 0596-24-8999 | Fax: 0596-24-8124 |
お問合せ (お見積り、試験所予約/空き状況の確認、試験対応可否などお気軽にお問合せ下さい)
| 業務内容 | |
|---|---|
| 測定業務 | 立会試験、依頼試験、出張測定 |
| 対象製品 | 建機、フォークリフト、クレーン、バス、トラック、大型農機、工事車両、林・造園・園芸用機器 等 民生機器、産業機器、自動車搭載機器 等 |
| 対応規格 | 国際規格 (CISPR 12, CISPR 25, ISO 11452シリーズ, ISO 11451シリーズ, ISO 7637シリーズ, ISO 10605, IEC61000-4-21, ISO 16750-2, ISO 13766シリーズ, ISO 14982, EN 12895, SANSシリーズ その他) 車載機器EMC試験 (UN Regulation No.10, EN 50498) 警報盗難防止装置 (UN Regulation No.97, UN Regulation No.116, UN Regulation No.161～163) EN, FCC15,18, VCCI, AS/NZS, CISPR, EN 61000-3-2,3, EN 61000-4-2,3,4,5,6,8,11 その他 |
設備概要
- 大型電波暗室: 1基 (10 m / 3 m 法 EMI 可)
- 最大ターンテーブル: 3 m / 1 ton
- 暗室寸法: 17.9 m x 23.0 m x 11.0 m
- ドア寸法: 8.0 m (W)x 8.0 m (H) (スライド型段差なし)
- 暗室耐荷重: 100 ton
- 電源容量: 6 kVA/0 ～ 480 V
- 対応周波数: EMS: 20 MHz ～ 6 GHz, EMI: 9 kHz ～ 40 GHz
- その他: 建設機械組み立てスペース (50m x 30m)、排ガス設備、装置の遠隔非常停止システム、ガス検知器、装置固定フック、天井クレーン (3ton未満)、10kW水冷アンプ
- 小型電波暗室: 1基 (自動車搭載)
- 最大ターンテーブル: –
- 暗室寸法: 6.0 m x 7.2 m x 4.4 m
- ドア寸法: 1.8 m (W)x 2.0 m (H) (スライド型段差なし)
- 電源容量: 6 kVA/0 ～ 480 V
- 対応周波数: EMS: 200 MHz ～ 2.7 GHz, EMI: 9 kHz ～ 40 GHz
- その他: TEM -cell, BCI (≦200 MHz), VCAテクニカルサービス, VINCOTTE認定
大型モビリティ対応EMC試験サービスカタログ (PDF)
横輪EMC試験所
〒516-1106 三重県伊勢市横輪町108 [PDF地図]
Tel: 0596-24-8750 | Fax: 0596-39-0232 |
お問合せ (お見積り、試験所予約/空き状況の確認、試験対応可否などお気軽にお問合せ下さい)
| 業務内容 | |
|---|---|
| 測定業務 | 立会試験、依頼試験、自主測定 |
| 対象製品 | IT機器、AV機器、産業機器、医療機器、家庭用機器、半導体製造装置 |
| 対応規格 | EN, ETSI, FCC15,18, VCCI, 電気用品安全法, AS/NZS, CNS, CISPR, EN 61000-3-2,3,11,12, EN 61000-4-2,3,4,5,6,8,11,12,13, 34, EMF, IEC 60601-1-2 |
設備概要
- オープンサイト: 3基
- 最大ターンテーブル: 5 m / 5 ton
- 測定距離: 3, 10, 30 m
- 測定範囲: 9 kHz ～ 26 GHz
- 電源容量: 24 kVA/90 ～ 450 V
- 電波暗室: 2基 (EMS 専用)
- 最大ターンテーブル: 3 m / 1.5 ton
- 寸法: 8.0 m x 5.0 m x 3.5 m
- ドア寸法: 2.0 m (W) x 2.5m (H) (スウィング型)
- 対応周波数: 26 MHz ～ 6 GHz
- 電源容量: 18 kVA/24 ～ 450 V
- シールドルーム: 7基
- 高調波・電圧変動解析システム: 1基, 12 kVA
- EN61000-3-11,12対応 (最大63 A)
湘南EMC試験所
〒259-1220 神奈川県平塚市めぐみが丘1丁目22番3 [PDF地図]
Tel: 0463-50-6400 | Fax: 0463-50-6401 |
お問合せ (お見積り、試験所予約/空き状況の確認、試験対応可否などお気軽にお問合せ下さい)
| 業務内容 | |
|---|---|
| 測定業務 | 立会試験、依頼試験 |
| 対象製品 | IT機器、AV機器、産業機器、医療機器、自動車搭載機器、無線通信機器、携帯電話、UWB機器、船舶関連機器、照明機器 |
| 対応規格 | EN, ETSI, FCC 15,18, 各種ライセンス機器, RSS, VCCI, 各国電波法, AS/NZS, CNS, SANS, CISPR, 車載機器EMC試験, EN 61000-3-2,3,11,12, EN 61000-4-2,3,4,5,6,8,11,16, SAR (2.4 GHz帯・5.0 GHz帯対応), EMF |
設備概要
- 電波暗室: 6基 (10 m / 3.5 m 法 EMI 可、5面) *車載機器におけるEMC試験も可
- 最大ターンテーブル: 5 m / 5 ton (Dual)
- 寸法: 20.6 m x 11.3 m x 7.65 m
- ドア寸法: 3.0 m (W) x 3.0 m (H) (スライド型段差なし)
- 対応周波数: EMS:26 MHz ～ 6 GHz, EMI:9 kHz ～ 40 GHz
- 電源容量: 18 kVA/0 ～ 480 V
- シールドルーム: 10基
- 高調波・電圧変動解析システム: 3基
- TEM セル
- 対応周波数: 20 MHz ～ 200 MHz
- 最大電界強度: 100 V/m
- セプタム高さ: 300 mm
- SAR 試験装置 DASY8: 1基
- 通信事業者シグナリング設備
- ISO 7637試験システム
- 恒温恒湿槽
湘南EMC試験所 カタログ (PDF)
湘南EMC試験所 測定設備 (PDF)
鹿島EMC試験所
〒289-0341 千葉県香取市虫幡1614番地 [PDF地図]
Tel: 0478-88-6500 | Fax: 0478-82-3373 |
お問合せ (お見積り、試験所予約/空き状況の確認、試験対応可否などお気軽にお問合せ下さい)
| 業務内容 | |
|---|---|
| 測定業務 | 立会試験、依頼試験 |
| 対象製品 | IT機器、産業機器、医療機器、無線通信機器、照明機器、自動車搭載機器 |
| 対応規格 | EN, ETSI, FCC 15,18, VCCI, 各国電波法, AS/NZS, RSS, CISPR, 車載機器EMC試験, EN 61000-3-2,3, EN 61000-4-2,3,4,5,6,8,11,12, EMF, GM規格 (GMW 3097, GMW 3172), Ford規格 (ESXW7T-1A278-AB, -AC, EMC-CS-2009.1, FMC 1278), JAGUAR LAND ROVER規格 (JLR-EMC-CS v1.0), MAZDA規格, 国際規格 (CISPR 25, ISO 11452 シリーズ, ISO 7637シリーズ, ISO 10605, ISO 16750-2, その他), 自動車メーカー規格, LV124, LV123, LV148 (電気試験) |
設備概要
- オープンサイト: 2基 (測定距離10 m) シールドルーム併設
- 最大ターンテーブル: 5 m / 3 ton
- 寸法: 8.5 m x 7 m x 2.4 m
- 測定範囲: EMI: 9 kHz ～ 1 GHz
- 電源容量: 100 kVA 400 V
- 10 m 電波暗室: 1基
- 最大ターンテーブル: 3 m / 1 ton
- 寸法: 18.4 m x 9.9 m x 7.7 m
- 対応周波数: EMS: 80 MHz ～ 6 GHz, EMI: 9 kHz ～ 40 GHz
- 電源容量: 17 kVA/0 V ～ 480 V
- 3 m 電波暗室: 2基 (車載兼用)
- 最大ターンテーブル: 2 m / 2 ton
- 寸法: 9.0 m x 6.5 m x 5.2 m
- 対応周波数: EMS: 80 MHz ～ 6 GHz, EMI: 9 kHz ～ 40 GHz
- 電源容量: 17 kVA/0 V ～ 400 V
- シールドルーム: 1基
- 寸法: 3.6 m x 6.2 m x 3.0 m
- 電源容量: 5 kVA/90 V ～ 130 V, 180 V ～ 260 V
- 車載用電波暗室: 2基
- 対応周波数: EMS: DC ～ 6 GHz [600 V/m], EMI: 1 Hz ～ 6 GHz
- 寸法: 7.5 m x 8.5 m x 4.5 m, 7 m x 8 m x 3.9 m
- 電源容量: 最大1000 V/240 A 90 kW
- 車載用EHV Chamber: 2基
- 対応周波数: EMS: DC ～ 6 GHz [600 V/m], EMI: 1 Hz ～ 6 GHz
- 寸法: 7 m x 8 m x 3.9 m
- 電源容量: 最大1000 V/240 A 90 kW
- ダイナモシステム: 125 N・m/12,000 rpm
- 暗室内冷却用給排水、エアー設備
- 車載用シールドルーム: 1基
- 寸法: 4.0 m x 6.2 m x 3.0 m
- 電源容量: DC 60 V 200 A, 500 V 64 A
- G-TEMセル: 1基
- 対応周波数: 10 kHz ～ 6 GHz
- 最大電界強度: 200 V/m
- セプタム高さ: 500 mm
- TEMセル: 1基
- 対応周波数: 10 kHz ～ 400 MHz
- 最大電界強度: 200 V/m
- セプタム高さ: 300 mm
- 50 Ω Strip line ・ 90 Ω Strip line ・ Tri-plate
- 直流低圧・高圧電源変動試験機器
- 恒温恒湿槽
- 電気試験室: 4基
- 寸法: 6.5 m×6.0 m×3.0 m
- 電源容量: 最大1000 V/240 A 90kW
- 冷却用給排水、エアー設備
鹿島EMC試験所 カタログ (PDF)
鹿島EMC試験所 測定設備 (PDF)

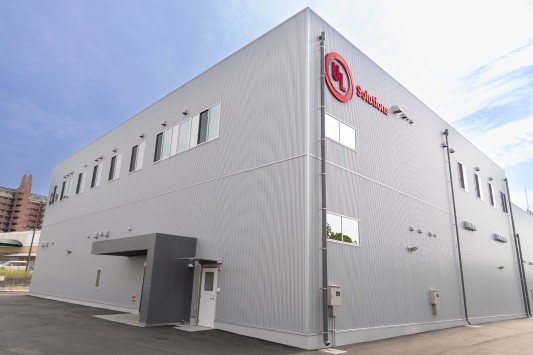

オートモーティブ テクノロジー センター (ATC)
〒470-0217 愛知県みよし市根浦町1丁目3番19 [PDF地図]
Tel: 0561-36-6120 | Fax: 0561-36-6820 |
お問合せ (お見積り、試験所予約/空き状況の確認、試験対応可否などお気軽にお問合せ下さい)
| 業務内容 | |
|---|---|
| 測定業務 | 立会試験、依頼試験 |
| 対象製品 | 自動車搭載機器 |
| 対応規格 | 国際規格 (CISPR 25, ISO 11452シリーズ, ISO 7637シリーズ, ISO 10605,IEC61000-4-21 その他) 車載機器EMC試験 (UN Regulation No.10, EN 50498) 警報盗難防止装置 (UN Regulation No.97, UN Regulation No.161～163), 国内外自動車メーカー規格 電気試験 (ISO 16750-2, LV124, LV148, LV123) 航空機搭載機器 (RTCA DO-160G, IL-STD-461G) |
設備概要
- 電波暗室: 2基 (3 m法) (車載機器用電波暗室2基として可能)
- 最大ターンテーブル: 2 m / 1 ton
- 寸法: 9.0 m x 6.0 m x 5.5 m
- ドア寸法: 2.0 m (W) x 2.5 m (H) (スイング式段差なし)
- 対応周波数: EMS: 80 MHz ～ 18 GHz, EMI: 30 MHz ～ 26.5 GHz
- 最大電源容量: DC 1000 V 400 A
- 車載機器用電波暗室: 4基 (EHV Chamber: 1基)
- 対応周波数: EMS: (DC) 1 Hz ～ 18 GHz, EMI: 9 kHz ～ 6 GHz
- 寸法: 7.0 m x 6.0 m x 3.4 m
- リバブレーションチャンバー: １基
- 寸法: 10.08 m x 6.36 m x 4 m
- ドア寸法: 2 m x 2 m
- 対応周波数: 80 MHz ~ 18 GHz
- シールドルーム: 2基
- 電気試験室: 2室
- TEM セル
- 対応周波数: 10 kHz ～ 200 (400)MHz
- 最大電界強度: 200 V/m
- セプタム高さ: 300 mm
- G-TEM セル
- 対応周波数: 10 kHz ～ 4 GHz
- 最大電界強度: 200 V/m
- セプタム高さ: 750 mm
- 50 Ω Strip line
- Tri-plate
- 直流低圧・高圧電源変動試験機器
- 恒温恒湿槽
